关于常见开关电源的控制信号及其端口功能说明:
一、遥控开/关 (RC/PS_ON)

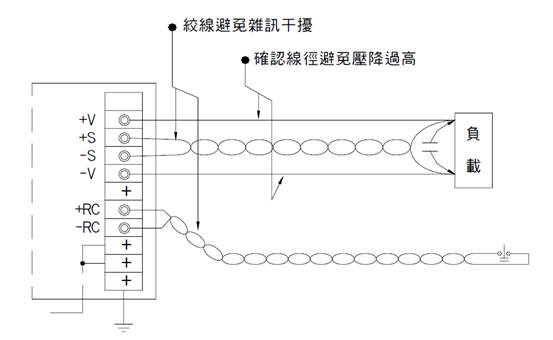

有些叫RC,有的PS_ON叫通过电压或者短路端口的方式,来控制电源的开关机状态,适用于远程操作。按照以下配置图,将+S接至负载正端,-S接至负载负端,线材需为绞线并且远离动力线,以避免噪声干扰。另外若负载为动态负载(频率大于1kHz),由于负载端的噪声变化较大,易干扰遥控侦测功能。建议应于负载端并电容以抑制此噪声;此电容的选择应确保其额定涟波电流大于负载电流的0.2倍,额定电压大于负载电压。
二、Power Good(PG)/Power Fail(PF),电源输出指令TTL,通知可以执行下一个动作
某些电源供应器在开机、关机时会送出"Power Good"或"Power Fail"讯号做为监测控制用。

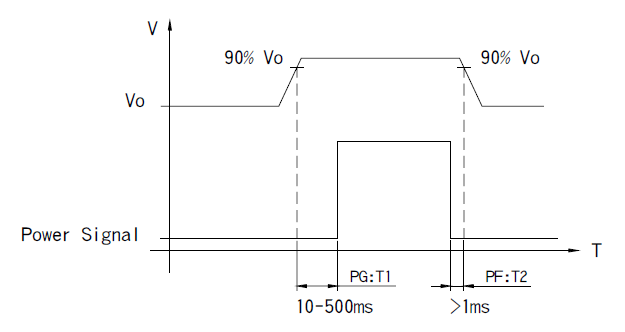

Power Good:指输出达到90%额定电压后延迟数十至数百ms 后送出一TTL 讯号。一般简称PG,也有厂家命名为DC_OK。
Power Fail:指输出低于90%额定电压前,提前1ms 以上将TTL 讯号关闭。
